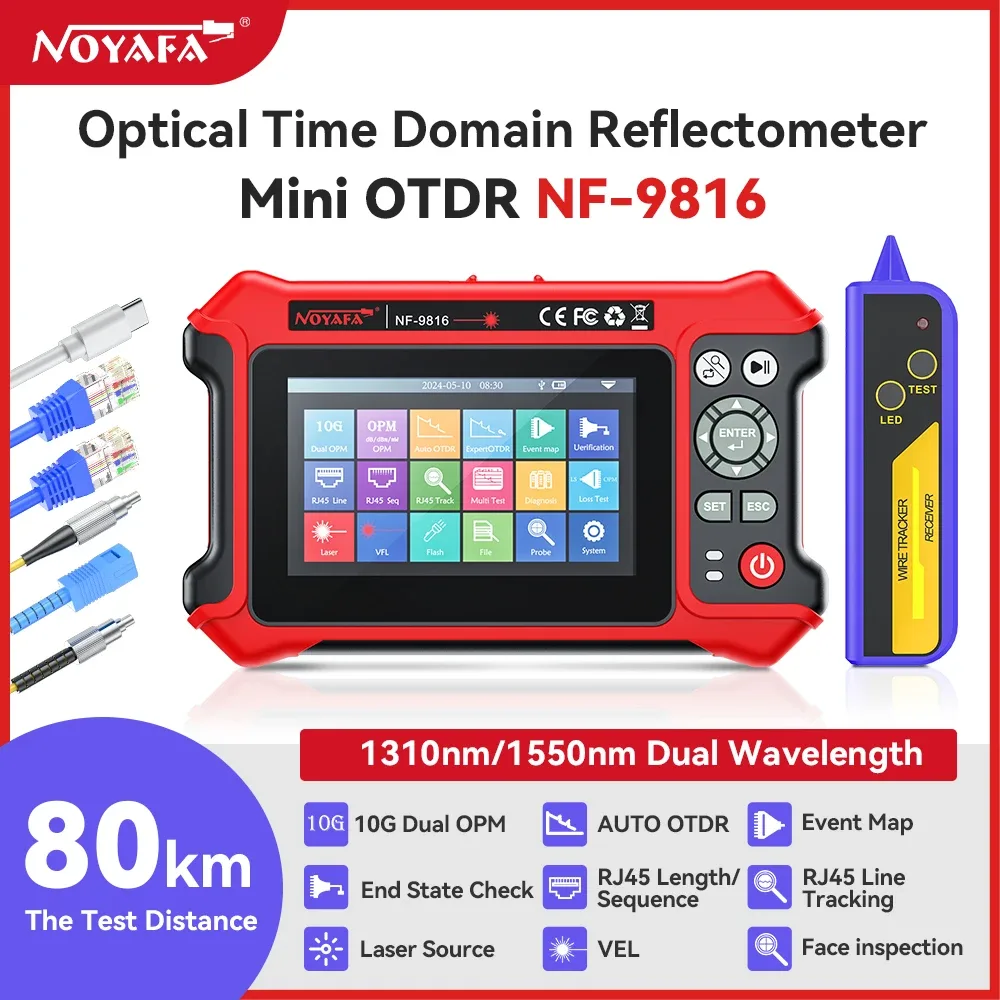

Réflectomètre optique temporel OTDR multifonction pour fibre optique

Cet appareil de mesure réunit plusieurs fonctions de test pour la fibre optique et les câbles réseau. Il sert à l'installation, à la maintenance et à la réparation sur site.

Réflectomètre OTDR

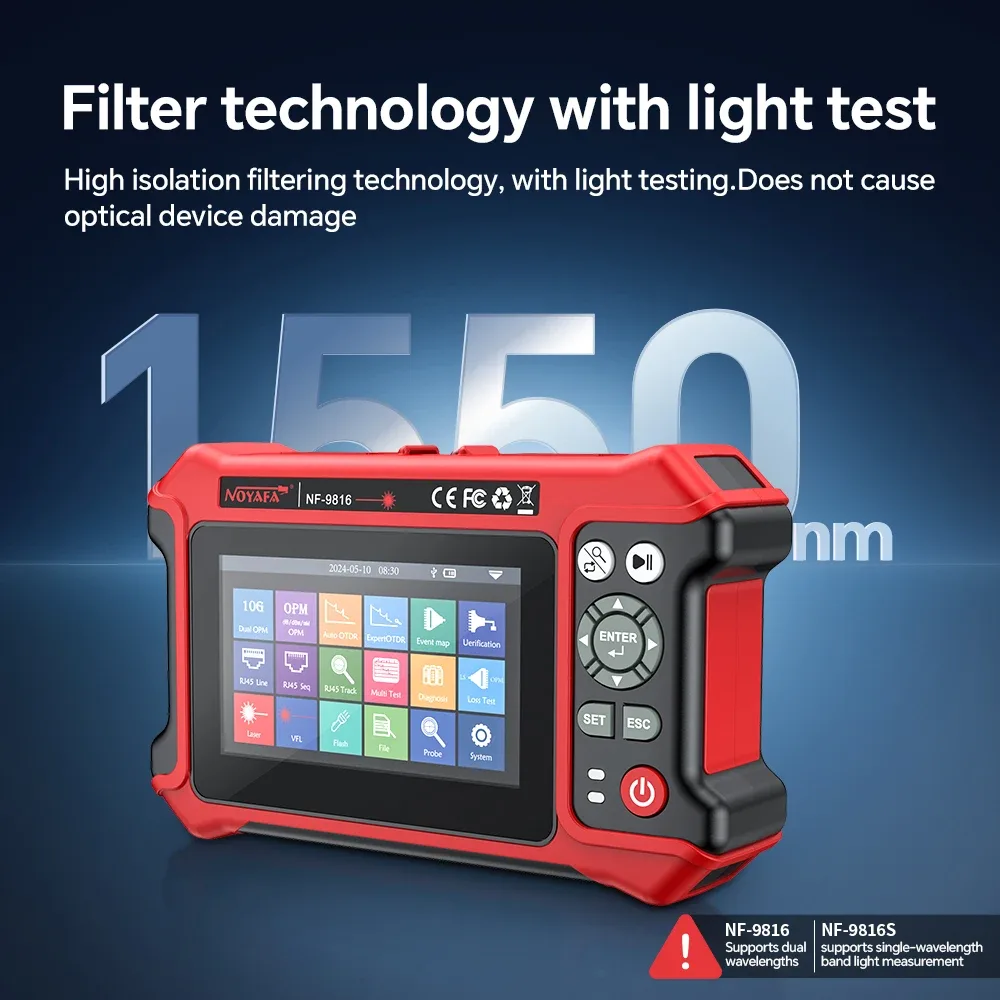

Deux modes sont proposés : OTDR automatique et OTDR expert. Les longueurs d'onde sont de 1310/1550 nm, avec une plage dynamique de 28 dB/26 dB et une distance de test maximale de 80 kilomètres. Les valeurs de puissance des deux longueurs d'onde s'affichent sur le même écran. Le test à une touche permet de régler la longueur d'onde, la plage de distance, la largeur d'impulsion et le temps de mesure.

Fonctions optiques

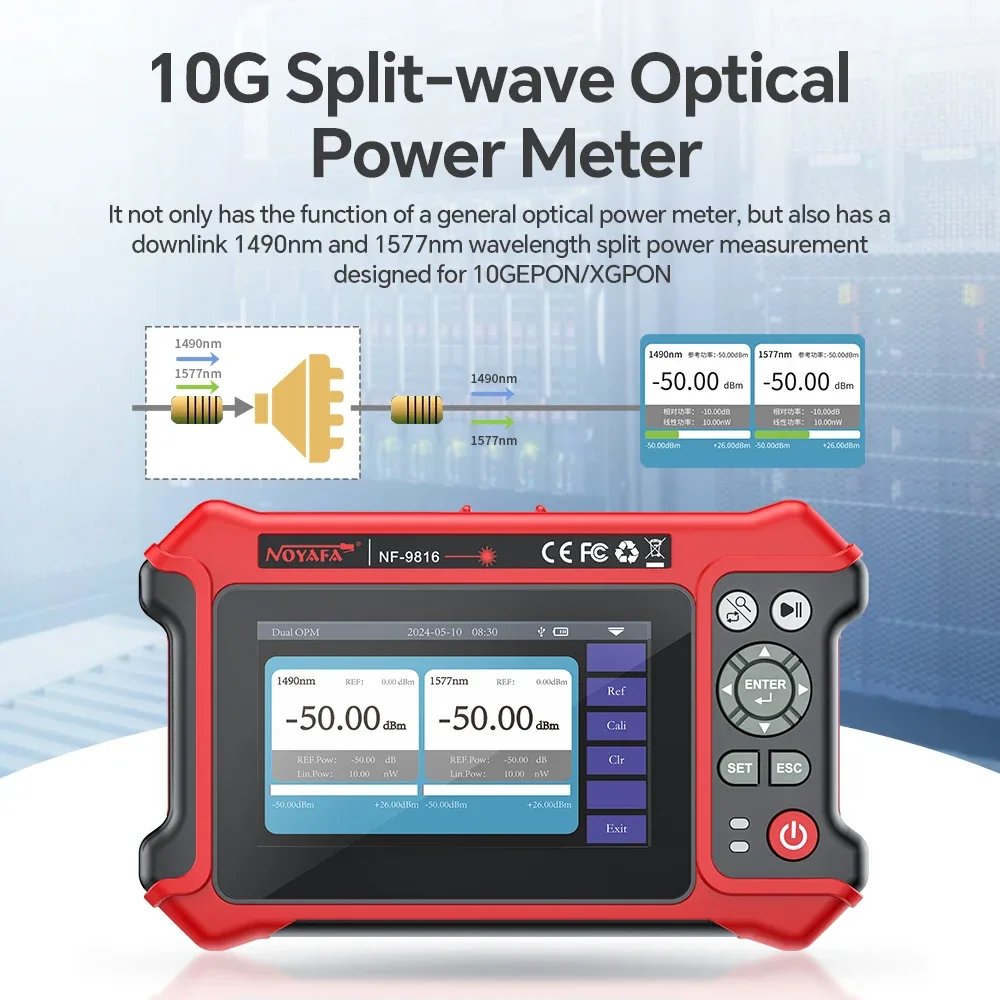

• Wattmètre optique : longueurs d'onde 850/1270/1300/1310/1490/1550/1577/1625 nm, plage de -50 à +26 dBm.
• Localisateur visuel de défauts : longueur d'onde de 650 nm, portée maximale de 10 km.
• Source de lumière : modes CW, 270 Hz, 1 kHz et 2 kHz.
• Test de perte optique : à 650 nm, portée maximale de 10 km.

Carte d'événements et inspection

L'appareil présente la longueur de la fibre, les types de connecteurs et les points de rupture sous forme de graphique. Il permet aussi d'inspecter la face d'extrémité de la fibre et de vérifier l'état final de la liaison.

Test de câble RJ45

Un récepteur de localisation de ligne permet la détection de ligne RJ45, la mesure de longueur et le séquençage. Le test vérifie l'état des paires de câbles selon le schéma T568A/T568B. Il s'utilise avec des équipements basse tension, inférieurs à 60 V CC.

Batterie et utilisation

La batterie lithium-polymère intégrée de 4000 mAh, 3,7 V, offre plus de 20 heures d'autonomie en veille et plus de 12 heures de mesure active. La charge se fait par port Type-C. L'écran tactile est associé à des boutons physiques. Utilisez toujours une alimentation externe adaptée aux spécifications de l'appareil.
